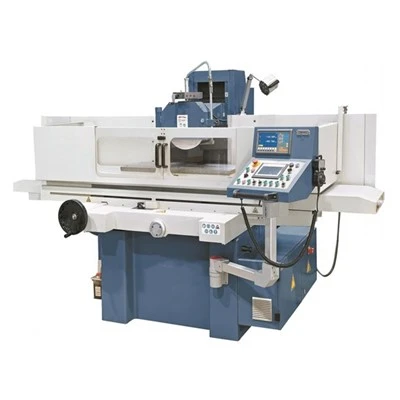

Hochpräzise Tisch-Flachschleifmaschine
Modell: MX-50100
Tischgröße: 506 x 1005 mm
Max. Längsweg: 1030 mm
Quertranal: 540 mm
Max. Abstand von der Spindelmitte zum Tisch: 540 mm
Magnetfuttergröße: 500 x 1000 mm
Geschwindigkeit der Längsbewegung des Tisches: 5–25 m/min
- Schnelle Delievery
- Qualitätssicherung
- 24/7 Kundendienst
Produkteinführung
Die hochpräzise Tisch-Flachschleifmaschine MX-50100 ist ein erstklassiges Werkzeug für Präzisionsschleifen und Oberflächenbearbeitung. Diese Maschine ist auf außergewöhnliche Genauigkeit und Zuverlässigkeit ausgelegt und somit ein unverzichtbares Werkzeug für eine Vielzahl von Anwendungen. Mit fortschrittlicher Technologie und einem leistungsstarken Motor kann diese Maschine Oberflächen mit einer Genauigkeit von 1 Mikrometer schleifen und endbearbeiten. Dieses Maß an Präzision macht es ideal für den Einsatz in Branchen wie der Luft- und Raumfahrt, der Medizintechnik und der Automobilindustrie.
Diese Maschine besteht aus hochwertigen {{0}Qualitätsmaterialien und -komponenten und bietet auch bei starker Beanspruchung eine langlebige Leistung. Auch der Wartungsaufwand ist minimal, was seinen Wert als zuverlässige Maschine zusätzlich steigert. Seine benutzerfreundliche Oberfläche ermöglicht es dem Bediener, die Maschine einfach einzurichten und auf optimale Leistung einzustellen.
|
MX-50100 |
AHR |
AHD |
NC2 |
|
Vertikal |
Schnelle Bewegung und manuell |
AC-Servomotor |
AC-Servomotor |
|
Kreuzen |
Automatisch intermittierend |
Motor |
AC-Servomotor |
|
Längs |
Hydraulisch |
Hydraulisch |
Hydraulisch |
|
Regler |
-- |
GS-PLC Touch |
GS-PLC Touch |
Technische Parameter
|
Modell |
MX-50100AHR/AHD/NC2 |
|
|
Tischgröße (BxL) |
506x1005mm |
|
|
Max. Längsfahrt |
1030 mm |
|
|
Überqueren Sie Tranal |
540 mm |
|
|
Max. Abstand von der Spindelmitte zum Tisch |
540 mm |
|
|
Magnetische Spannfuttergröße |
500x1000mm |
|
|
Geschwindigkeit der Tischlängsbewegung |
5~25m/min |
|
|
Tischquerbewegung |
Automatischer Vorschub |
0,1 ~ 8 mm/min |
|
Schnelle Geschwindigkeit |
990 mm/min |
|
|
Vorschub des Handrads |
0,02 mm/Teil. |
|
|
Vertikale Bewegung des Schleifkopfes |
Automatischer Vorschub |
-(H/R-Modus)0,005/0,01/0,02/0,03/0,04/0,05 (nur für D-Modell) (mm/Hub) |
|
Schnelle Geschwindigkeit |
-(H-Modus)610 (Nur für R-Modell) 480 (Nur für D-Modell) (mm/min) |
|
|
Vorschub des Handrads |
0,005 mm/Teil. |
|
|
Schleifrad |
Geschwindigkeit |
50 Hz 1440 U/min 60 Hz 1750 U/min |
|
(ODxBxID)Größe |
Ф355x40xФ127mm |
|
|
Spindelmotor |
5,5 kW/7,5 PS |
|
|
Hydraulikmotor |
2,2 kW |
|
|
Kühlpumpenmotor |
0,09 kW |
|
|
Hubmotor |
-(H-Modus) 0,25 kW (R-Modus) 0,75 kW (D-Modus, Servomotor) |
|
|
Quervorschubmotor |
0,04 kW |
|
|
Maximale Belastbarkeit des Tisches (inkl. Magnetspannfutter) |
600kg |
|
|
Gesamtnennleistung |
9 kW |
|
|
Höhe der Maschine |
1890 mm |
|
|
Oberflächenrauheit |
Ra Kleiner oder gleich 0,25 μm |
|
|
Bruttogewicht |
4100 kg |
|
|
Packmaß (LxBxH) |
3060*2360*2300mm |
|
